Участок производства огневых работ на линейной части магистрального газопровода
Участок производства огневых работ на линейной части магистрального газопровода
Среда, 05 Октябрь 2016 19:20

Продолжается разработка инновационного учебно-методического комплекса (ИУМК) АВТОМАТИЗИРОВАННАЯ, МУЛЬТИМЕДИЙНАЯ И ТЕСТИРУЮЩАЯ ОБРАЗОВАТЕЛЬНАЯ ТЕХНОЛОГИЯ ПО ОХРАНЕ ТРУДА И ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ ОГНЕВЫХ РАБОТ НА ЛИНЕЙНОЙ ЧАСТИ МАГИСТРАЛЬНЫХ ГАЗОПРОВОДОВ
    Напоминаем состав и содержание ИУМК, раскрывающего основные требования к организации и безопасному проведению подготовительных и собственно огневых и работ на ЛЧ МГ:
    - сайт для изучения по СТО Газпром 14-2005 по работам на ЛЧ с Дополнениями;
    - обучающая программа для изучения содержания СТО Газпром 14-2005 (лекции, иллюстрации, видео и тесты) и для обучения и контроля знаний;
    - мультимедийный фильм, содержание которого отражает проведение огневых работ на ЛЧ МГ;
    - плакаты-пособия и дидактические раздаточные материалы – средства анализа производственных ситуаций и профессиональных рисков, способствующие возникновению и развитию наглядных образов и понятий по организации, созданию и обеспечению безопасных условий труда;
    - тесты, используемые для контроля знаний в процессе обучения и проведения различного вида инструктажей по охране труда;
    - методика использования ИУМК

    Основные «события» при производстве огневых работ на магистральных газопроводах происходят на центральном участке опасной зоны, называемой рабочей. Построению этой зоны и была посвящена часть нашей работы. Представляем вашему вниманию изображения данного участка производства работ, смоделированного программным комплексом 3Ds Max.

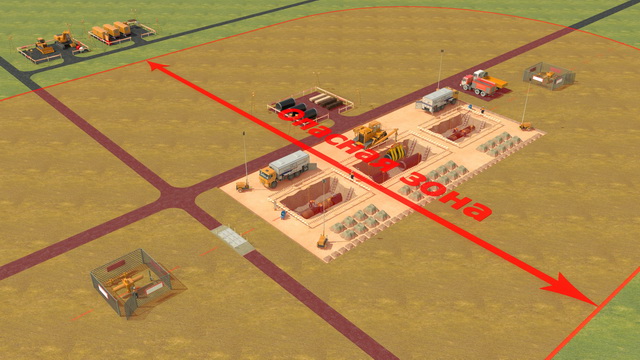

    На представленных иллюстрациях изображена общая ситуация с включением опасной зоны, которая как известно для МГ диаметром 1420 мм может достигать 350м.

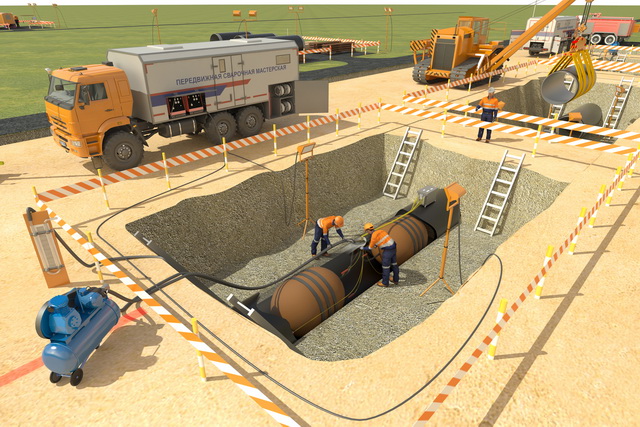

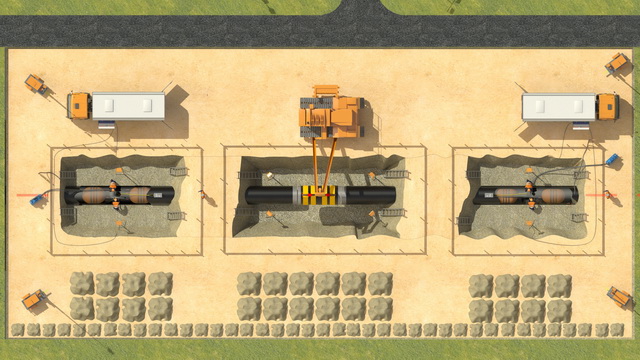

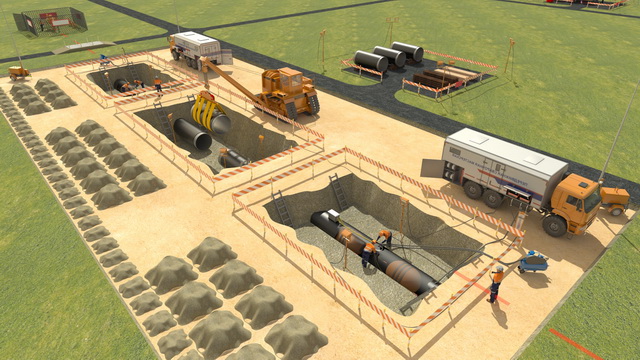

    Представлена наиболее простая и в тоже самое время достаточно часто встречающая ситуация по замене ремонтного участка газопровода, называемой «катушкой». С обоих сторон от «катушки» расположены вскрытые участки газопровода с технологическими отверстиями (ТО) для установки временных герметизирующих установок (ВГУ).
    Представленная производственная ситуация лежит в основе разрабатываемого мультимедийного фильма, в тех его разделах, где показаны производственно-технологические процессы.
    Мы готовы принять любые ваши замечания и предложения относительно корректности изображенной производственной ситуации.

site0 th

site1 th

site2 th

site3 th
